100M以太网光纤收发器是一种可以在光纤上通过光信号的传输把以太网的连接距离最高延伸到120公里的网络通信设备，它可以将10Base-T、100Base-T等以太网电信号转换为100Base-FX的光纤信号，大大延伸了以太网信号的连接距离。100M以太网光纤收发器完全符合10Base-T、100Base-TX、100Base-FX和IEEE 802.3x等国际标准，与其他厂商的网卡、中继器、HUB和SWITCH等完全兼容，可为宽带专网、光纤城域宽带网的信息传输提供低成本高可靠性的硬件支持。
功能特点
- 支持SNMP网管（仅限网管型设备）
- 可设置断路功能检测（link-loss）功能
- 四种转发模式可调
- 符合IEEE 802.3u 100BASE-FX/TX, IEEE802.3 10BASE-T等标准
- 支持IEEE 802.1Q VLAN等协议
- 网口支持10/100M，全/半双工自适应
- 网口支持平行/交叉网线自适应
- 光路最远支持120km的传输距离（双纤产品）
- 支持最大1600Bytes数据包传输
- 在机架设备中使用时支持热插拔
- 卡片在台式/机架设备中可通用
- 可提供单纤、双纤不同光接口产品
技术规格
- 机械特性 -
|
外形尺寸 |
165mm（长）x 128mm（宽）x 32mm（高） |
|
包装尺寸 |
215mm（长）x 170mm（宽）x 78mm（高） |
|
工作温度 |
–30～﹢50℃ |
|
存储温度 |
–40～﹢70℃ |
|
电源选择 |
AC220V/AC110V / DC–48V/ DC﹢24V |
- 光学特性 -
|
多模 |
适用光纤： 62.5/125、50/125、100/140μm |
|
多模2km 或 多模5km |
发射功率： >–18dBm |
|
接受灵敏度：<–31dBm |
|
|
传输距离：0～2km或0～5km |
|
|
光连接器类型：SC（标准）／FC（可选） /ST（可选） |
|
|
光接口类型：双纤 |
|
|
中心波长：850nm/1300nm/1310nm |
|
|
单模 |
适用光纤：9/125、8.3/125、8.7/125或10/125μm |
|
单模25km
|
传输距离：0～25km |
|
发射功率：> –13～–8dBm |
|
|
接受灵敏度：< –34dBm |
|
|
光连接器类型：SC（标准）／FC（可选） /ST（可选） |
|
|
光接口类型：单纤/双纤 |
|
|
中心波长：1310nm/1550nm(单纤),1310nm(双纤) |
|
|
单模40km
|
传输距离：0～40km |
|
发射功率：> –11～–6dBm |
|
|
接受灵敏度：< –34dBm |
|
|
光连接器类型：SC（标准）／FC（可选） /ST（可选） |
|
|
光接口类型：单纤/双纤 |
|
|
中心波长：1310nm/1550nm(单纤),1310nm(双纤) |
|
|
单模60km |
传输距离：0～60km (当距离＜15km，请使用适当的光衰减器) |
|
发射功率：> –5～0dBm |
|
|
接受灵敏度：< –36dBm |
|
|
光连接器类型：SC（标准）／FC（可选） /ST（可选） |
|
|
光接口类型：单纤/双纤 |
|
|
中心波长：1310nm/1550nm(单纤),1310nm(双纤) |
|
|
单模80km |
传输距离：0～80km (当距离＜15km，请使用适当的光衰减器) |
|
发射功率：> –5～2dBm |
|
|
接受灵敏度：< –39dBm |
|
|
光连接器类型：SC（标准）／FC（可选） /ST（可选） |
|
|
光接口类型：单纤/双纤 |
|
|
中心波长：1310nm/1550nm(单纤)，1550nm(双纤) |
|
|
单模120km
|
传输距离：0～120km (当距离＜15km，请使用适当的光衰减器) |
|
发射功率：> –3～5dBm |
|
|
接受灵敏度：< –39dBm |
|
|
光连接器类型：SC（标准）／FC（可选） /ST（可选） |
|
|
光接口类型：双纤 |
|
|
中心波长：1550nm |

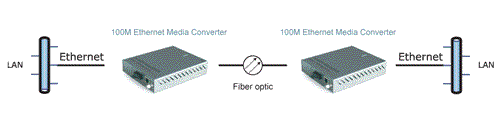

应用示例
