DP光端机DPFX-803DA-TR,使用一根光纤传输一路非压缩DP1.4视频信号， 最高分辨率支持8K (7680X4320@60Hz) 或 4k@ 120Hz，传输距离多模光纤300米，单模光纤1公里。支持双向RS232信号。
DP1.4单芯光纤传输器，型号：DPFX-803DA-TR, 采用CWDM（粗波分复用）光纤技术，把6个不通波长的激光光信号复用在一根光纤上传输，实现在一根光纤上传输一路非压缩DP1.4的视频信号。
光传输器采用四路CWDM波长激光传输4路TMDS信号，每路光信号带宽为8.1Gb/s。四路激光波长分别为1270/1290/1310/1330nm。光传输器还采用了1490/1550nm两波长，带宽为1.25Gb/s,用来传输DP视频的AUX信号，双向IR以及双向RS232等信号。
DPFX-803DA-TR光传输器，是正真非压缩DP1.4视频信号光传输器。AUX采用透传方式传输，使产品具有很好的兼容性。
本传输器包含以下部分：
产品特性：
1） 兼容DP1.4协议，支持AUX信号透明传输;
2） 最高分辨率支持8K (7680X4320@60Hz) 或 4k@ 120Hz；
3） 光信号速率32.4Gb/S;
4） 单LC光接口。
5） 支持单模光纤或者OM3多模光纤；
6） 传输距离300m.
7） 支持一路双向IR一路双向RS232；
8） 供电电压DC +12V
技术参数：
最大额定参数：
|
参数 |
符号 |
最小 |
最大 |
单位 |
|
供电电源 |
VCC |
- 0.3 |
+ 12.0 |
V |
|
工作温度 |
Top |
-10 |
60 |
°C |
|
工作相对湿度 |
RHop |
5 |
80* |
%RH |
|
储存温度 |
Tsto |
- 40 |
+ 85 |
°C |
|
储存相对湿度 |
RHsto |
5 |
95* |
%RH |
技术指标：
|
参数 |
描述 |
|
|
分辨率 |
最高分辨率 |
4k*2k @120Hz 8K (7680X4320@60Hz) |
|
光器件 |
DP1.4发送器： 5波长激光器+1波长光探测器 |
1270/1290/1310/1330/1490nm 激光器 1550nm 光探测器 |
|
DP1.4接收器： 1波长激光器+5波长光探测器 |
1550nm DFB 激光器1270/1290/1310/1330/1490nm 光探测器 |
|
|
CWDM 器件 |
内置1270/1290/1310nm、1330/1490/1550nm |
|
|
电特性 |
输入输出信号 |
TMDS Level (兼容 DP1.4) |
|
带宽（TMDS每通道） |
8.1Gbps |
|
|
视频信号总带宽 |
32.4Gb/s |
|
|
光传输 |
光链路功率预算 |
Min 8dB |
|
结构 |
结构尺寸（mm) |
160WX85LX26H |
|
连接器 |
光接口 |
1X LC |
|
DP接口 |
DP 母座 |
|
|
推荐光纤 |
单模光纤或OM3以上多模光纤 |
|
|
传输距离 |
300m |
|
产品应用：
1） 智能家居音视频管理系统；
2） 高清公共显示视频传输；
3） 点对点高清视频传输。

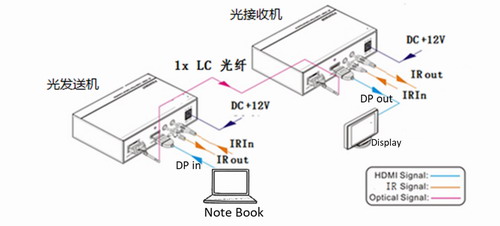

产品应用示意图：
