DVI双通道无损光端机DVI Duallink双通道或双链路无损光端机，支持通过2芯光纤将DVI双通道模式信号无损传输至3000米，分辨率支持1080P@120Hz或1440@60Hz或2160@30Hz。在大屏投影及医疗屏领域应用广泛。

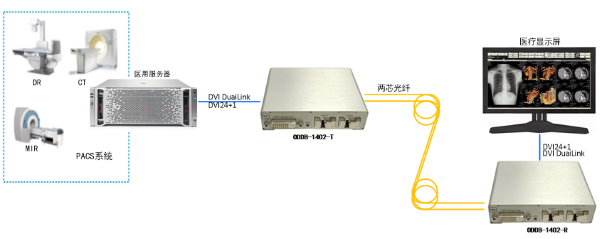

DVI双通道无损光端机,该DVI DaulLink无损光端机采用DVI双链路设计，支持7路TMDS信号高速实时光纤传输，兼容DVI2.0标准，传输图像时最高像素时钟高达330MHz/s。最大分辨率支持1920x1080@120Hz或2560x1600@60Hz或3840x2160@30Hz，传输带宽为普通DVI光端机的2倍。因DVI接口具有独特的稳定结构，广泛应用于医疗影像传输、4K超清投影、工业影像传输、机器视觉、大屏拼接等诸多应用领域.
特点：
-
单多模复用技术，无需区分单多模光纤。
-
传输距离多模500M，单模5000M。
-
真DVI24+1,DVI2.0标准，双链路传输。
-
分辨率高达1920x1080@120Hz或2560x1600@60Hz或3840x2160@30Hz。
-
支持RGB4:4:4全色域视频采样模式。
-
支持EDID手动学习及初始EDID（默认EDID）恢复功能。
-
DVI接口内嵌音频，具备音频传输能力。
-
视频零压缩，无损，无延时透明传输。
-
支持ESD保护：±15kV (air), ±8kV (contact)
规格参数
|
类型 |
功能 |
参数 |
|
视频 |
采样格式 |
透明传输，支持所有合适采样传输 |
|
信号速率 |
1.65Gbps*7CH，最多支持8CH |
|
|
支持分辨率 |
1920x1080@120或2560x1600@60或3840x2160@30Hz且向下兼容 |
|
|
接口类型 |
DVI-D 24+5母座型 |
|
|
信号类型 |
DVI2.0-DVI DualLink |
|
|
是否内嵌音频 |
内嵌音频，具备音频传输功能 |
|
|
光口 |
发送功率 |
参考+3~-8dBm |
|
接收灵敏度 |
参考-16~-18dBm |
|
|
传输距离 |
500M~5LM(多模500M，单模5KM) |
|
|
供电 |
电压 |
DV_5供电 |
|
功率 |
单台功率5W，每对10W |
|
|
接口 |
DC可固定插座（规格5.5-2.5MM） |
