一、产品简介
DUT-DS-TR是一款DVI信号增强延长器，分为发射端和接收端，该设备可和其他HDBaseT产品配套使用，信号通过单根CAT5E/CAT6/CAT7网线传输的最远距离可达70米，兼容HDTV所有分辨率，支持HDMI1.4a协议，最大支持4K30Hz的分辨率，该产品具有双向RS232通讯功能和双向红外发射和接收功能，可实现远距离遥控信号传输，支持远程POC供电，支持音频的加嵌和解嵌功能，支持EDID的智能管理。该产品用途广泛，可应用于多媒体会议室、多媒体教室、电影院等场合。
二、产品特性
传输距离（用Cat5e/6/7线缆）
-35米：3840 (UHD) and 4096 (DCI) 2160p 4K video@30Hz with Chroma color subsampling 4:2:2
-70米： 1920x1080p HD video@60Hz
支持超清4K 信号传输，带宽高达10.2Gbps，支持HDMI1.4a
支持音频加嵌功能（发射端）和音频解嵌功能（接收端）
支持EDID管理功能（发射端）
传输双向IR信号和双向RS232控制信号
双向电源传输POC (Power over Cable) ，12v电源（发射到接收或者接收到发射）
可视化LED指示灯指示电源工作状态，设备运行状态，网线连接状态
网线采用标准的IEEE-568B线序
三、产品指
|
型号 |
DUT-DS-T |
DUT-DS-R |
|
输入 |
1XDVI，1X3.5MM音频,1XRS232，1XIR_TX，1XIR_RX |
1XHDBaseT |
|
输出 |
1XHDBaseT |
1XDVI，1X3.5MM音频,1XRS232，1XIR_TX，1XIR_RX |
|
协议标准 |
支持HDMI1.4a和HDCP协议，支持EDID智能管理 |
|
|
分辨率 |
480i, 576i, 480p, 576p, 720p, 1080i, 1920 x 1080p up to 60Hz 3840/4096 x 2160 up to 30Hz |
|
|
支持色彩空间 |
1080p: 36Bit Deep Color 4K: 24Bit True Color, 4:2:2 |
|
|
数据速率 |
10Gbps |
|
|
传输距离 |
CAT6线缆：1080p60Hz传输距离70米 4K30Hz传输距离35米 |
|
|
尺寸 |
152×100×27（mm） |
|
|
重量 |
200g（不含包装和电源） |
|
|
电源 |
AC：100-240V 50/60Hz 1.5A Max DC：12V 1500mA |
|
|
功耗 |
≤11W |
|
|
工作湿度 |
10%-90% |
|
|
工作温度 |
0℃-50℃ |
|
|
储存温度 |
-20℃-75℃ |
|
四、面板示意图

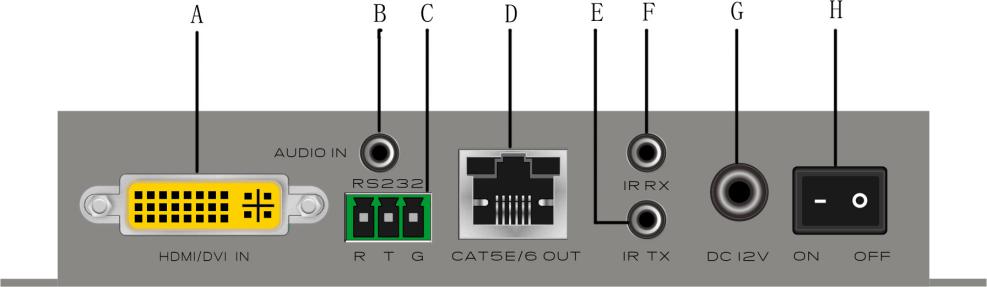

发射端
A: DVI输入接口
B: Audio 输入接口
C: RS232 接口
D: RJ45 输出接口
E: IR 发射接口
F: IR 接收接口
G: DC 12V 输入接口
H: 电源开关

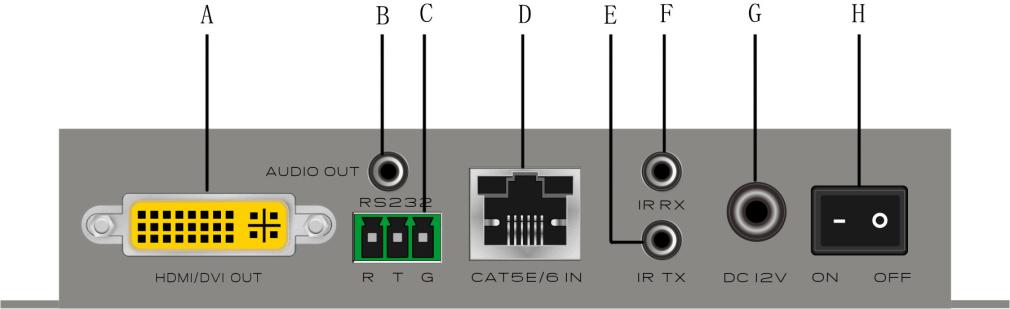

接收端
A: DVI 输出接口
B: Audio 输出接口
C: RS232 接口
D: RJ45 输入接口
E: IR 发射接口
F: IR 接收接口
G: DC 12V 输入接口
H: 电源开关

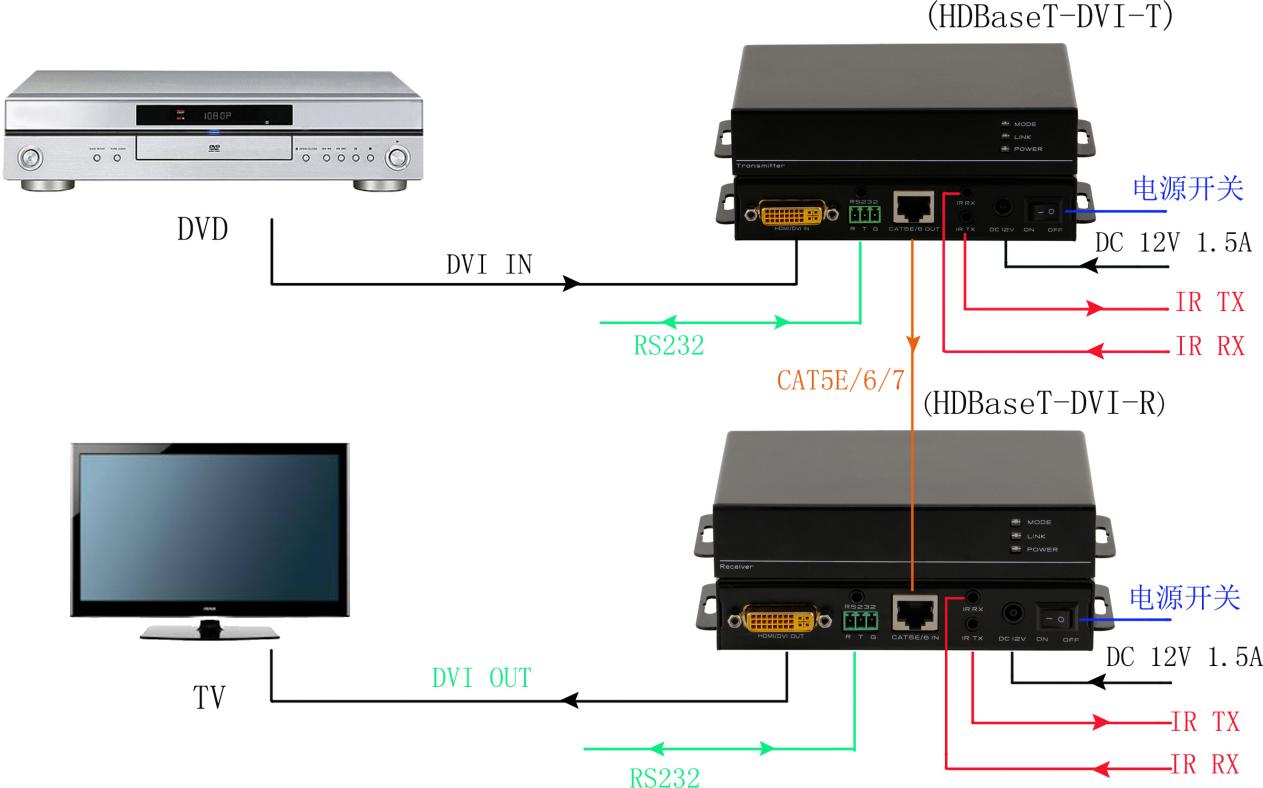

五、产品连接示意图

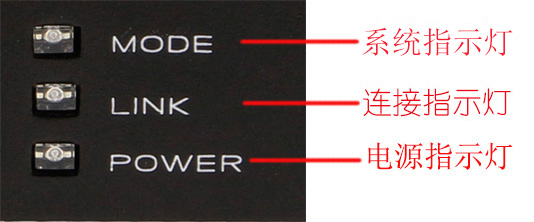

指示灯示意图
POWER（电源指示灯）：当连接到电源时power灯会常亮，当断掉电源时，power灯熄灭。
LINK（连接指示灯）：当HDBaseT网传通过CAT6类网线连接到两端，连接成功，Link指
示灯常亮，连接失败时熄灭，连接不稳定时会闪烁。
MODE（系统指示灯）：当系统运行正常时，Mode指示灯会每隔1秒闪烁一次，不正常
时为熄灭或常亮。

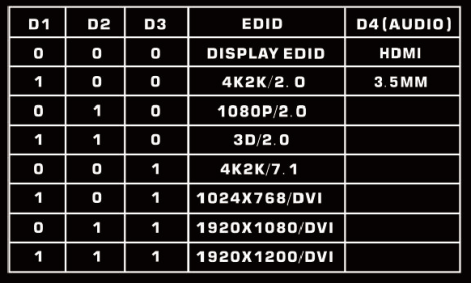

EDID管理拨码说明
在发射端的底部有4位拨码开关，支持EDID管理和输入音频的选择。其功能如下图：
例如：要使用内置1080p2.1声道的EDID，
可将1，2，3号拨码拨成010.
要使用显示器的EDID，可将1，2，
3号拨码拨成000.
要使用外部音频（3.5mm输入），
将4号拨码拨成1.
备注：要使用外部3.5mm音频，视频格式必须是HDMI格式。

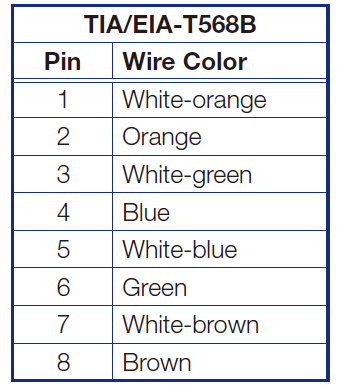

网线线序说明
线缆建议：24 AWG，金属导体，屏蔽线缆，最低带宽400MHz。两端采用屏蔽水晶头。

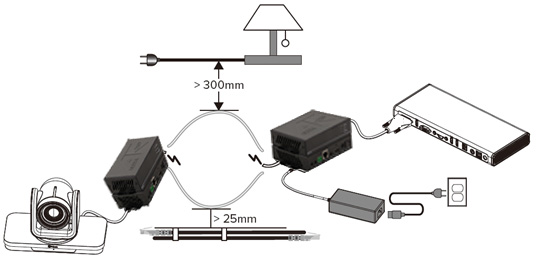

网线布线要求
六、常见故障及注意事项
1常见故障
当产品输出无图像和声音，输出信号视频显示闪屏、花屏、蓝屏时应注意检查以下部
位是否出现问题；
（1）检查网线、DVI线是否连接正常
（2）检查网线是否为CAT5E/CAT6/CAT7类网线、检查水晶头是否连接正确
（3）检查信号源是否运转正常
（4）注意观察指示灯状态，通过指示灯的状态找出相关的问题
2注意事项
（1）网线、电源线在布线时要采取保护措施，不能将线缆暴露在外面，避免因外力作
用导致的线缆损坏
（2）不能在网线、电源线和HDMI线缆上悬挂物品，不能踩踏线缆，避免线缆的短路
及损坏
（3）在插拔接头时，要注意方法，不能使用错误的方法插拔，以避免线缆接口的损坏
（4）防止液体及导电性固体进入设备内部，以防因设备短路而导致产品的损坏
