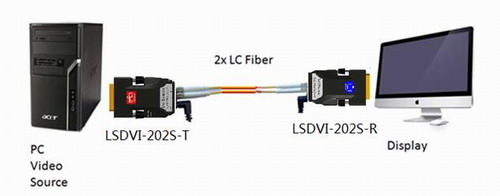

DVI光纤延长器M2-202-TR光纤延伸器由一个光发射模块和一个光接收模块组成,每一个模块都带有2个LC 的光纤接口和一个18+1 PIN的DVI-D插头。 M2-202-TR光纤延伸器分辨率高达WUXGA (1920X1200)/60Hz。延伸器可以在2根多模50/125 um 或 62.5/125um光纤或2根单模块光纤上传输，传输距离为多模光纤500米，单模光纤2000m。
DVI光纤延长器M2-202-TR光纤延伸器由一个光发射模块和一个光接收模块组成,每一个模块都带有2个LC 的光纤接口和一个18+1 PIN的DVI-D插头。 M2-202-TR光纤延伸器分辨率高达WUXGA (1920X1200)/60Hz。延伸器可以在2根多模50/125 um 或 62.5/125um光纤或2根单模块光纤上传输，传输距离为多模光纤500米，单模光纤2000m。
特性：
1) 兼容所有 VESA 分辨率，最高可达WUXGA (1920 X1200) 60Hz；
2) 通过50/125um或62.5/125um延长DVI信号传输距离500米;
3) 通过单模光纤可延长DVI信号传输距离2000米;
4) 2x LC 光接口; DVI-D连接器；
5) 内置WDM波片，采用1310nm/1550nm激光器
6) 具有EDID读写功能，可以把发射器插在显示终端上并读取EDID，存入到发射器的EEPROM内，不需要DDC的连接；
7) 具有紧凑的外壳设计，可以直接插到视频源和显示器上使用;
8) 产品包含2个+5V电源，一个DVI光纤发射器和一个DVI光纤接收器件；
9) 符合 Class 1 Laser eye safety要求；
10) 具有很好的保密性和EMI/EMC功能。
技术指标
|
|
参数 |
描述 |
|
器件 |
发射激光器件 |
2只1310/1550nm WDM OSA |
|
接收光电二极管 |
2只1310/1550nm WDM PIN-TIA OSA |
|
|
电特性 |
输入，输出信号 |
TMDS Level (complying with DVI1.0) |
|
数据传输速率（最大） |
Max. 1.65Gbps |
|
|
接收输出端最大的抖动 |
Max. 309 ps |
|
|
内部通道时间偏差 |
Max. 6ns |
|
|
光特性 |
光功率动态范围 |
Min 10.5dB |
|
机械特性 |
外壳尺寸(mm) |
42WX16HX69L |
|
连接器 |
光连接器r |
2x LC 光连接 |
|
视频源和显示端连接器 |
18+1 pin DVI-D |
|
|
推荐光纤 |
50/125 um，62.5/125um 多模光纤或单模光纤 |
应用:
- 计算机显示及高清监控系统
- 教育、银行证券系统 数字平板显示屏、大屏幕显示系统
- 高清影像显示、高清视频会议、高清投影系统
- 高清医学影像显示及投影系统
- 远程教育投影系统
