功能特点
- 支持100Base-Fx信号传输
- 支持155M ATM 光信号传输
- 多模传输距离2Km,5Km,单模传输距离最远可达120Km
- 工作状态指示灯齐全，工作状态一目了然
- 可插在本公司的2U机框上应用
- 台式内置开关电源，工作稳定
技术规格
- 机械特性 -
|
外形尺寸 |
165mm（长）x 128mm（宽）x 32mm（高） |
|
包装尺寸 |
215mm（长）x 170mm（宽）x 78mm（高） |
|
工作温度 |
–30～﹢50℃ |
|
存储温度 |
–40～﹢70℃ |
|
电源选择 |
AC220V/AC110V / DC–48V/ DC﹢24V |
- 光学特性 -
|
多模 |
适用光纤： 62.5/125、50/125、100/140μm |
|
多模2km 或 多模5km |
发射功率： >–18dBm |
|
接受灵敏度：<–31dBm |
|
|
传输距离：0～2km或0～5km |
|
|
光连接器类型：SC（标准）／FC（可选） /ST（可选） |
|
|
光接口类型：双纤 |
|
|
中心波长：850nm/1300nm/1310nm |
|
|
单模 |
适用光纤：9/125、8.3/125、8.7/125或10/125μm |
|
单模25km
|
传输距离：0～25km |
|
发射功率：> –13～–8dBm |
|
|
接受灵敏度：< –34dBm |
|
|
光连接器类型：SC（标准）／FC（可选） /ST（可选） |
|
|
光接口类型：单纤/双纤 |
|
|
中心波长：1310nm/1550nm(单纤),1310nm(双纤) |
|
|
单模40km
|
传输距离：0～40km |
|
发射功率：> –11～–6dBm |
|
|
接受灵敏度：< –34dBm |
|
|
光连接器类型：SC（标准）／FC（可选） /ST（可选） |
|
|
光接口类型：单纤/双纤 |
|
|
中心波长：1310nm/1550nm(单纤),1310nm(双纤) |
|
|
单模60km |
传输距离：0～60km (当距离＜15km，请使用适当的光衰减器) |
|
发射功率：> –5～0dBm |
|
|
接受灵敏度：< –36dBm |
|
|
光连接器类型：SC（标准）／FC（可选） /ST（可选） |
|
|
光接口类型：单纤/双纤 |
|
|
中心波长：1310nm/1550nm(单纤),1310nm(双纤) |
|
|
单模80km |
传输距离：0～80km (当距离＜15km，请使用适当的光衰减器) |
|
发射功率：> –5～2dBm |
|
|
接受灵敏度：< –39dBm |
|
|
光连接器类型：SC（标准）／FC（可选） /ST（可选） |
|
|
光接口类型：单纤/双纤 |
|
|
中心波长：1310nm/1550nm(单纤),1550nm(双纤) |
|
|
单模120km
|
传输距离：0～120km (当距离＜15km，请使用适当的光衰减器) |
|
发射功率：> –3～5dBm |
|
|
接受灵敏度：< –39dBm |
|
|
光连接器类型：SC（标准）／FC（可选） /ST（可选） |
|
|
光接口类型：双纤 |
|
|
中心波长：1550nm |

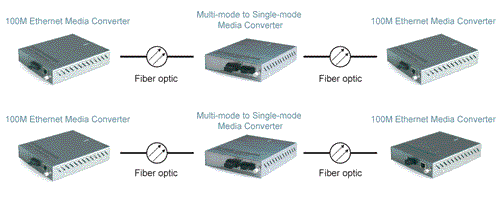

应用示例
